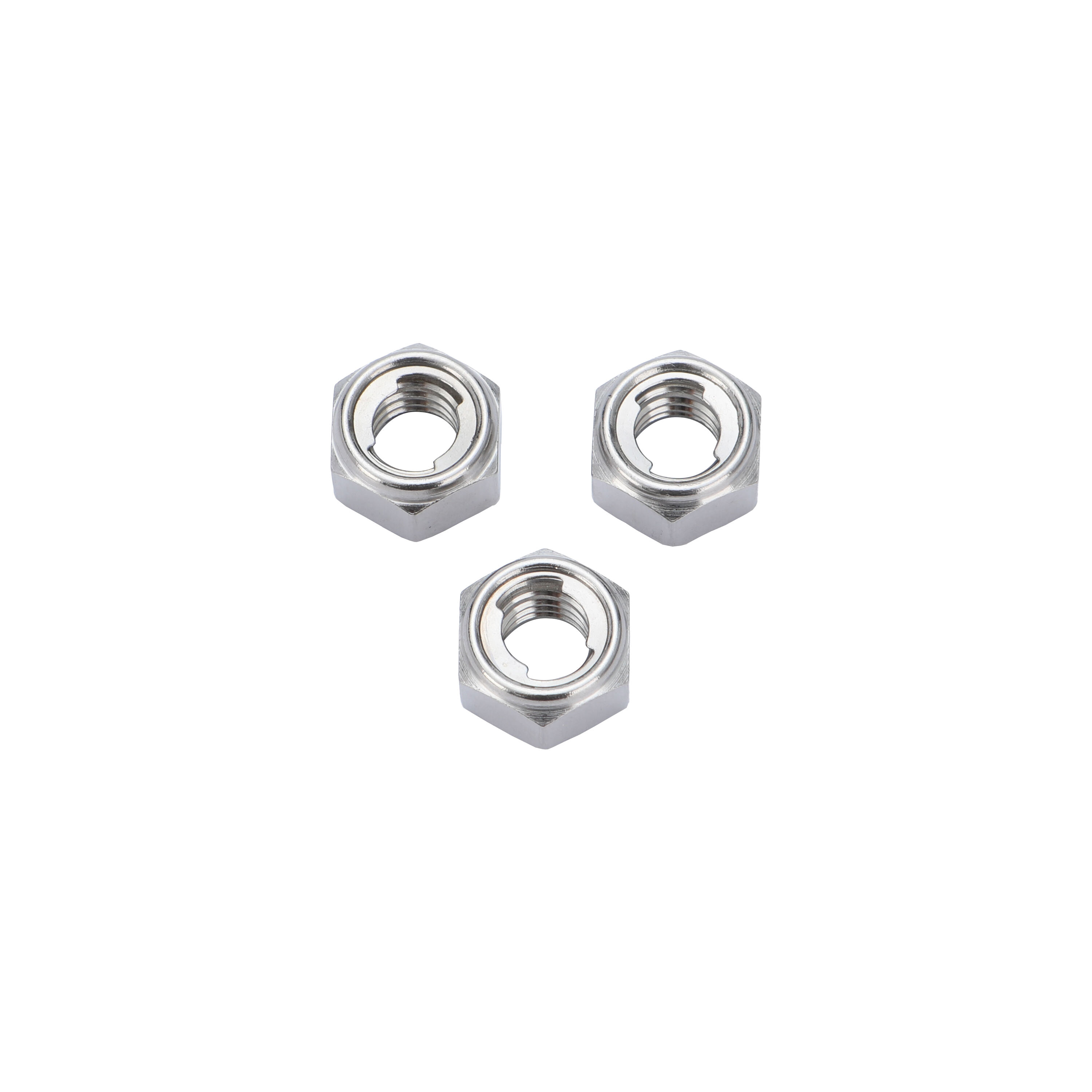

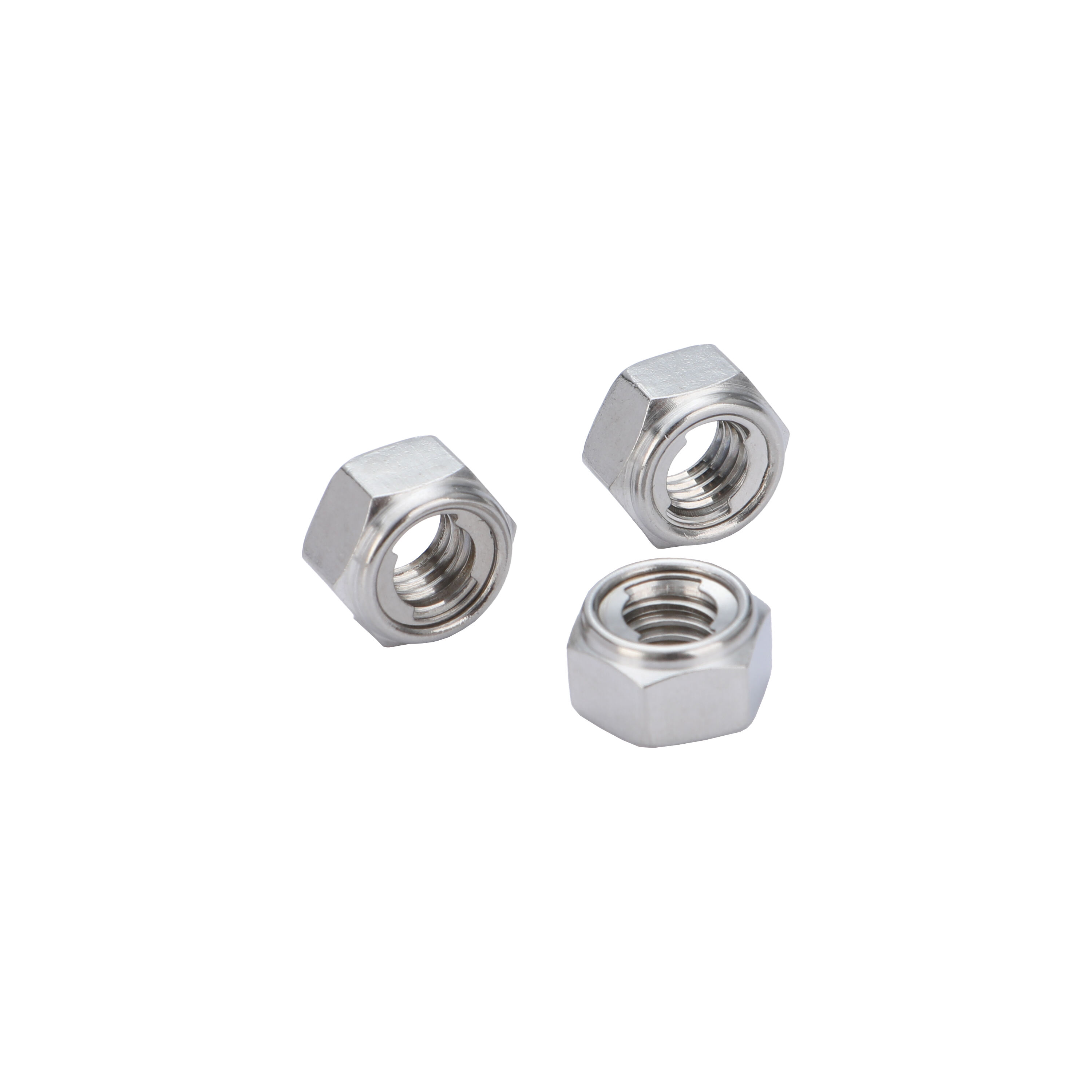

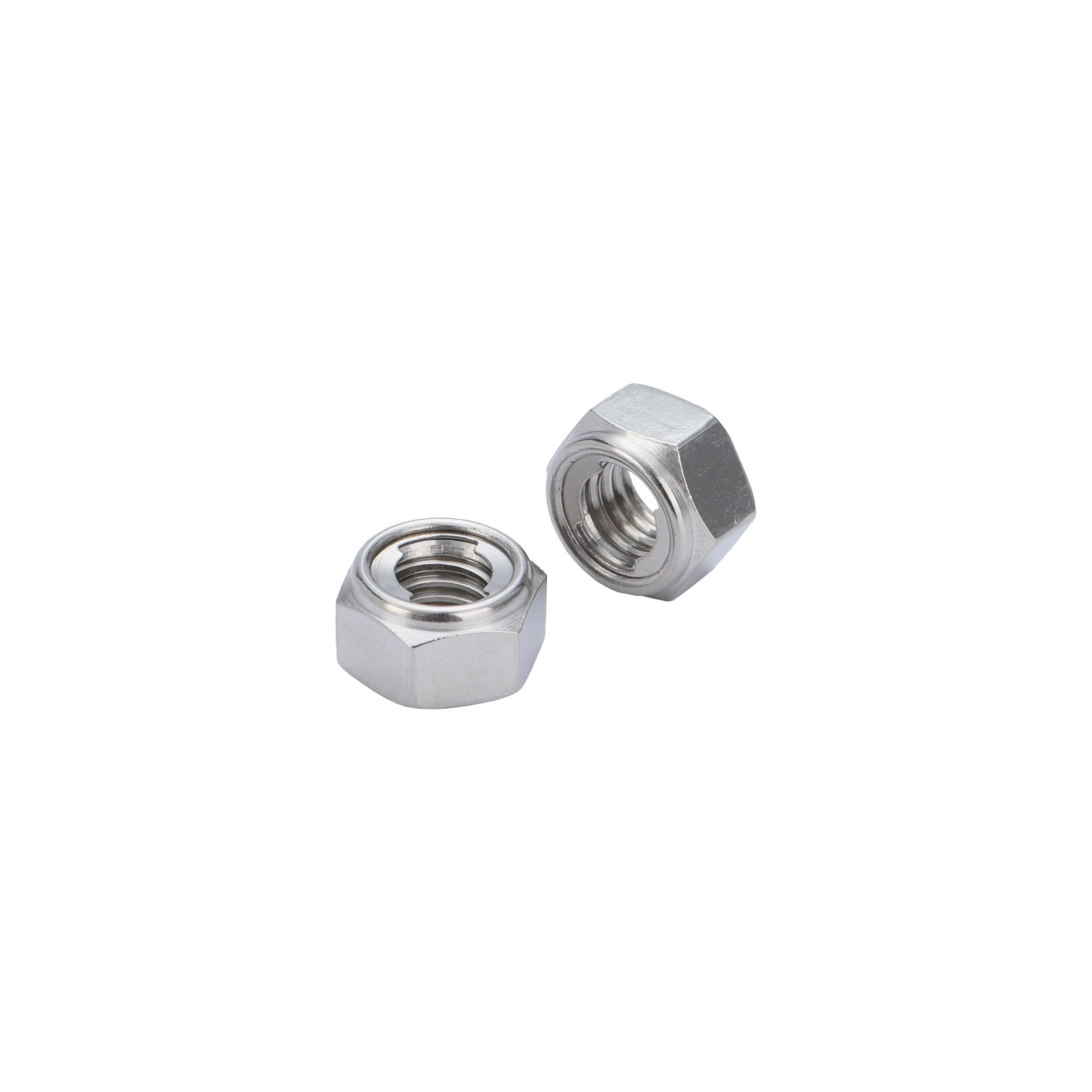

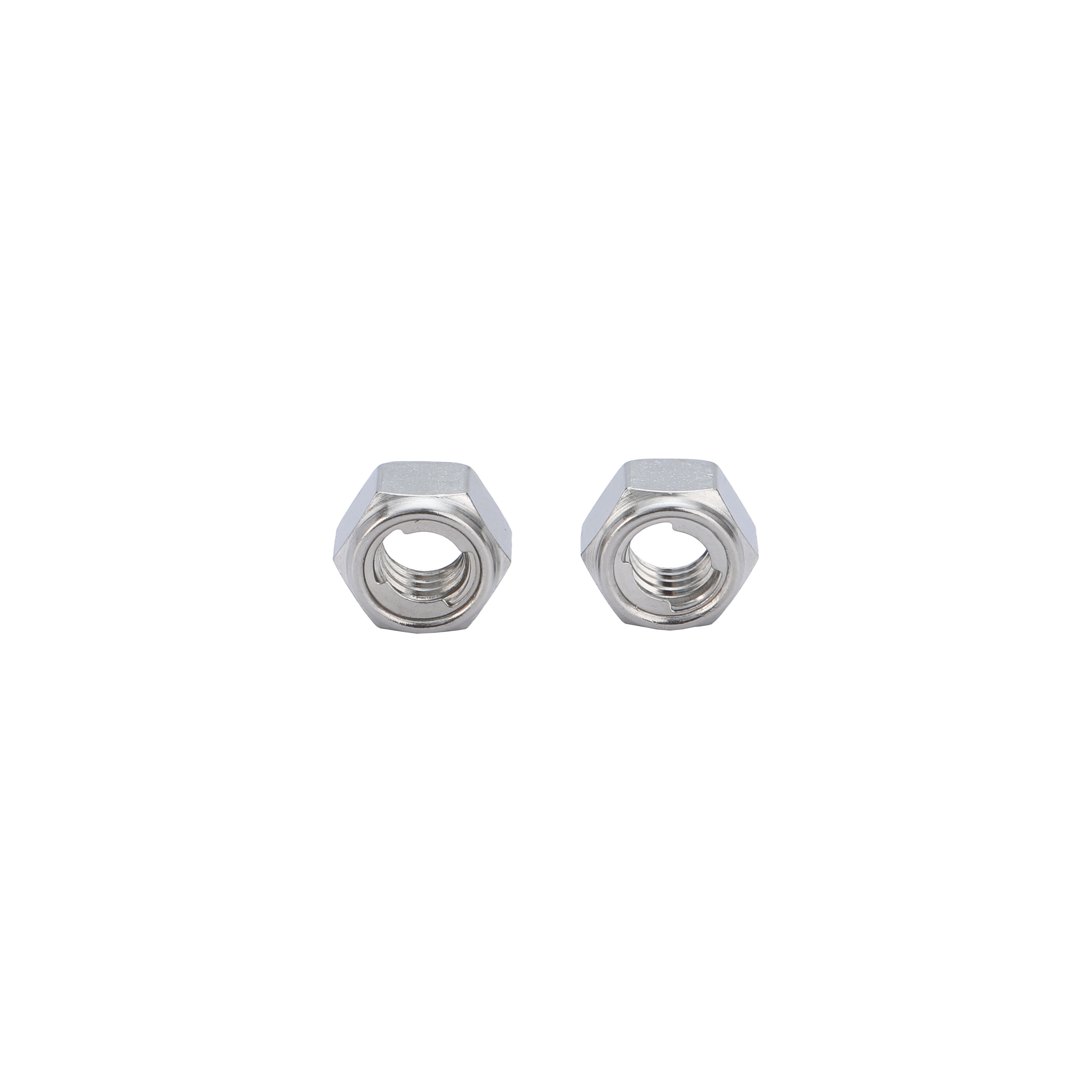

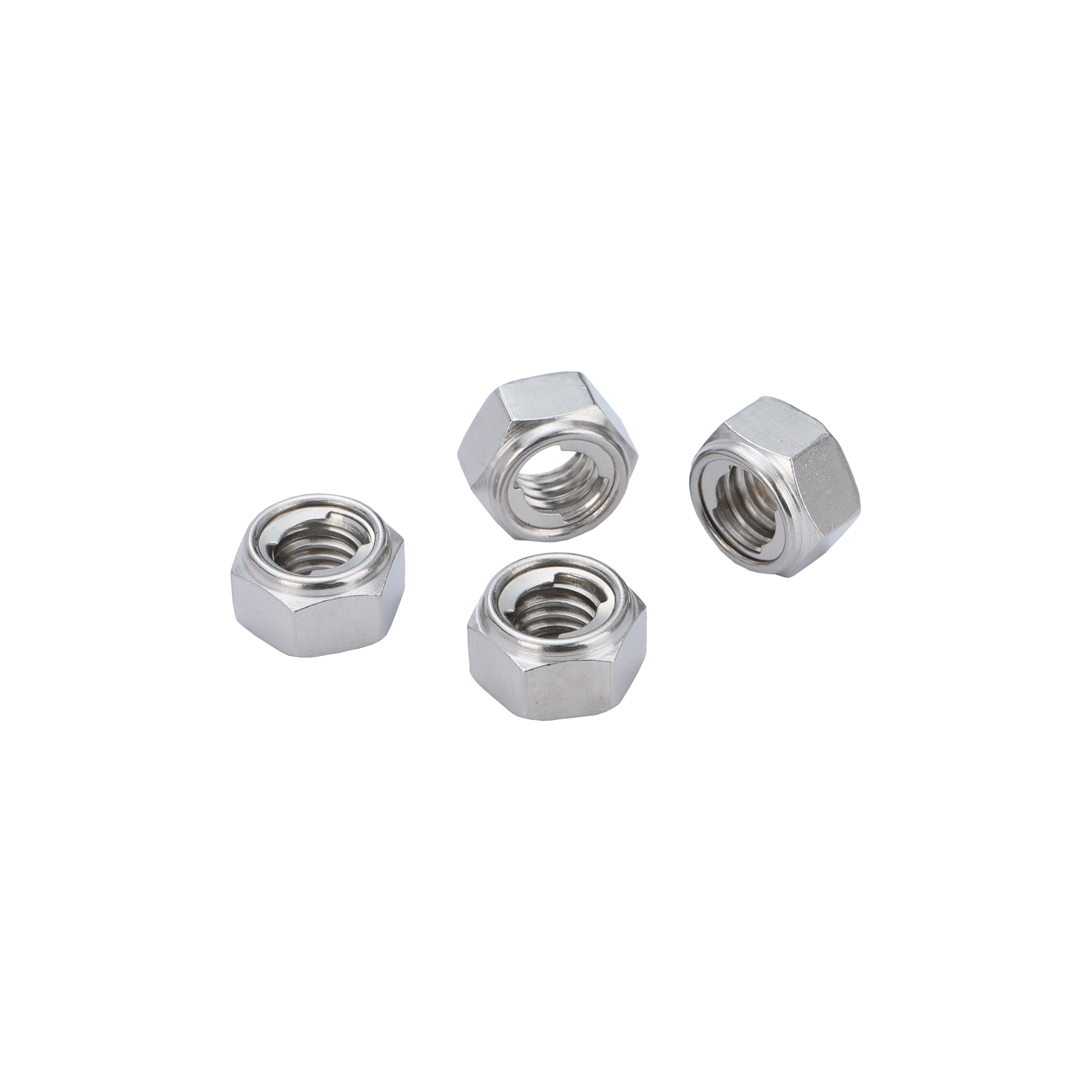

DIN 980-M

المقدمة:
مقصورات قفل دين 980، تُعرف المقصورة القفلية المعدنية بأنها مقصورة ذاتية القفل معدنية. يتم تضمين لوحة قفل معدنية داخل المقصورة، والتي يمكن أن تمنع الترهل بواسطة الحلقة القفلية. تُعرف هذه المقصورة باسم 980-م

الخامات: الفولاذ الكربوني
النوع: عزم دوران معدني بالكامل، صواميل سداسية
حجم الخيط: M3 ~ M39
نهاية السطح: أسود عادي، مطلي بالزنك، مطلي بالأصفر، مجلفن بالغمس الساخن (H.D.G)، مطلي كروم
التصنيف: 4، 6، 8، 10

تفاصيل:
مبدأ القفل لمقصورة 980-م هو كما يلي: يتم تضمين شريحة معدنية داخل المقصورة بعد المعالجة الحرارية، قطر الشريحة الداخلي أصغر قليلاً من القطر الخارجي لخيط المسمار. بعد شد المقصورة، ستقوم الشريحة المعدنية بحجب خيط المسمار، مما يمكن أن يلعب بشكل فعال دورًا مضادًا للارتخاء ومضاد للصدمات.

طريقة تركيب دين 980-م
يجب شد الصامولة المُقَفَّلَة باستخدام أدوات (مثل مفتاح الرatchet) أثناء التركيب. يُوصى بدهن الصامولة الفولاذية المقاومة للصدأ بزيت التشحيم مسبقًا لمنع الصامولة من القفل أثناء التركيب السريع.

DIN 980-M اقتراحات للاستخدام
يمكن استخدام صمولة التثبيت بشكل متكرر، ولكن لا يُنصح بفكها وتركيبها عدة مرات. وبعد فكها وتركيبها عدّة مرات، تنخفض قوة عزم تثبيت الصمولة بشكل ملحوظ (وهو ما يظهر بوضوح عند الفك الخامس مقارنةً بالفك الأول).


الخصائص الميكانيكية

متطلبات الأداء الميكانيكي لجميع صواميل التثبيت المعدنية هي نفسها متطلبات الصواميل العادية. الدرجات الشائعة لصواميل الفولاذ الكربوني تكون عمومًا الدرجة 8 والدرجة 10 والدرجة 12، بينما تكون درجات الفولاذ المقاوم للصدأ عمومًا الدرجة 70 والدرجة 80.

ومن بينها، يجب الرجوع إلى معيار الصواميل الكربونية العادية فيما يتعلق بمتطلبات الحمولة والصلابة لصواميل الفولاذ الكربوني، ويمكن الرجوع إلى المعيار ISO 898-1 (متطلبات الخواص الميكانيكية لصامولة الفولاذ الكربوني) للاستلام. أما بالنسبة لصواميل الفولاذ المقاوم للصدأ، فهي تُقارن فقط بصواميل الفولاذ الكربوني من حيث أداء الحمولة، ولا توجد متطلبات لصلابة المادة.

لضمان أداء القفل، يجب أن تشير صمولة القفل إلى متطلبات العزم الخاصة بخمس دورات لولبية للداخل والخارج المحددة في المعيار ISO 2320 (متطلبات الأداء الميكانيكي لصمولات القفل ذات العزم المسبق). لا تشمل هذه المتطلبات الخاصة الصواميل العادية.
